Il parco macchine della nostra carpenteria metallica
Cuore strategico e tecnologico dell’azienda, il parco macchine della nostra carpenteria metallica è multifunzionale e plurispecializzato. La nostra azienda è, infatti, apprezzata anche per l’eccellenza tecnologica delle sue linee produttive, costantemente aggiornate per garantire i più elevati standard di produzione e qualità.
Macchine per la lavorazione e per il taglio laser in 2D e 3D, per lo stampaggio di lamiera in alluminio e in altri metalli, macchine a 5 assi tridimensionale: tutto questo e tanto altro fa parte del nostro vasto parco macchine.
Per richiedere maggiori informazioni sui macchinari presenti nella nostra azienda o per richiedere lavorazioni di taglio laser o stampaggio lamiera, contattaci! Siamo attivi tra i territori di Modena, Reggio Emilia e Bologna.
CALANDRATURA A CNC
Calandratrice MG con gestione CNC
Lunghezza rulli: 1550
Spessore max: 5 mm di spessore
ISOLA DI PIEGATURA AUTOMATIZZATA LVD DYNACELL
Novità 2022 Isola di piega automatizzata marca LVD modello Dynacell
Composta da:
- Pressa piegatrice LVD Dynapress
- Tavola da 1500
- Potenza 40 ton con azionamento elettrico+
- Controllo laser dell’angolo di piega tramite laser easy form
Integrata con robot Kuka.
Totalmente programmabile da ufficio tramite softaware LVD Cadman e Kuka Sim.
L’implementazione di questo impianto ci permette di gestire lotti consistenti lavorando anche in turni non presidiati.
LEVIGATRICE COSTA
Finitura di materiali tramite levigatrice costa a CNC, con la quale è possibile in un solo passaggio eseguire le operazioni seguenti:
- Sbavatura
- Lucidatura
- Eliminazione del filo tagliente/arrotondatura spigoli esterni ed interni
- Satinatura
EASY FORM 2.5 METRI 80 TONNELLATE
Le serie Easy-Form® sono piegatrici intelligenti e altamente accurate grazie all’integrazione della tecnologia di piegatura adattiva.
Eventuali variazioni di spessore della lamiera, resistenza e direzione della laminazione verranno corrette in tempo reale.
Sistema avanzato di piegatura adattiva Easy-Form® Laser
Sistema idraulico servocontrollato
Encoder lineari collegati al tavolo per un preciso posizionamento del pistone
Centinatura CNC
Il sistema di centinatura LVD è unico in quanto è realizzato su misura per ogni macchina. Poiché il sistema è progettato e lavorato specificamente
per la pressa piegatrice, garantisce che il pistone e la tavola siano paralleli durante la piegatura.
Questa macchina è dotata di accompagnatori lamiera controllati da CNC
PROGRAMMAZIONE da ufficio tramite software CADMAN B che consente in pochi e veloci passaggi di:
– Creare il programma partendo dal file 3d utilizzando gli utensili più idonei
– Calcolare lo sviluppo corretto del pezzo da tagliare a laser
NEXT 1530
Ogni singolo dettaglio è stato studiato e sviluppato per massimizzare i tempi di attività della macchina. Anche gli interventi di manutenzione sono stati ridotti al minimo e semplificati per ridurre i tempi di fermo e la necessità di dedicare risorse specializzate a queste attività.
Laser Next, la macchina laser 3D più veloce al mondo, è ora disponibile in due versioni (1530 e 2130) per soddisfare ogni esigenza produttiva del settore automotive. Assicura tempi di ciclo estremamente ridotti e un’efficienza eccellente (OEE). I motori lineari sugli assi principali e i motori diretti con scale ottiche sulla testa di messa a fuoco consentono una dinamica e una precisione superiori. Il telaio in granito sintetico con metodi di ottimizzazione della topologia all’avanguardia consentono movimenti regolari e lineari della macchina, anche a dinamiche estreme.
Laser Next è dotata di una tavola girevole ad alta precisione con servomotore ed encoder assoluto. Progettata per garantire il meglio in termini di prestazioni, affidabilità e sicurezza.
La testa di messa a fuoco di Laser Next, dotata di FPC (Focus Position Control) è sigillata e compatta mentre il sistema di regolazione della messa a fuoco è più stabile e robusto, garantendo la precisione anche in caso di urto. Trasforma inoltre la macchina da taglio in una misuratrice: l’ugello di taglio della macchina Laser Next può essere utilizzato anche come strumento di misurazione per accelerare i tempi di preparazione e convalidare i pezzi direttamente sulla macchina.
SPECIFICHE TECNICHE
Area di lavoro
X: 3,050 mm; Y: 1,530 mm; Z: 612 mm
A: 360°; B: ±135°; C: ±12 mm
Velocità
X, Y, Z 120 m/min (Traiettoria: 208 m/min)
A, B 1.5 rev/s
Precisione
Pa, Ps 0.03 mm (VDI 3441)
Potenza laser fibra
4,000 W
Guarda il video di LN 1530 al lavoro: https://www.youtube.com/watch?v=KP2uKrtCVM4&list=PL8lKdu054ap8E6tZ6Oi5h6QbHX7qiobFV&index=4

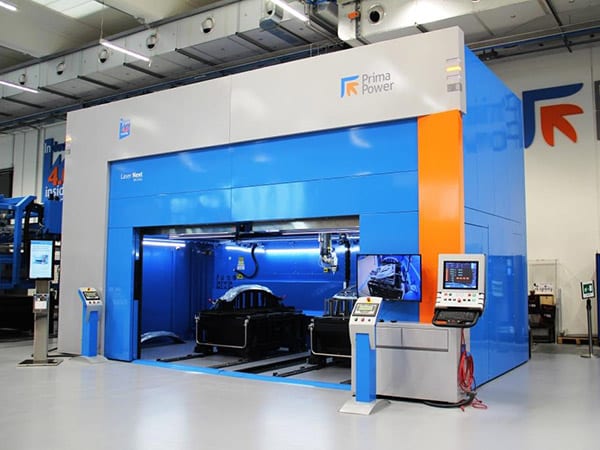

NEXT 2141
Laser Next 2141 è dotata di motori lineari sugli assi principali e motori diretti sulla testa laser per una dinamica e una precisione superiori.
Il telaio in granito sintetico progettato con metodi di ottimizzazione topologica all’avanguardia di Laser Next 2141 assicura movimenti della macchina fluidi e regolari, anche a dinamiche elevate, consentendo risultati di taglio di alta qualità.
Grazie all’avanzato controllo della dinamica, è possibile ottenere le massime prestazioni anche per la lavorazione di pezzi di grandi dimensioni.
Il laser fibra ad alta efficienza, che richiede una manutenzione minima e zero gas, contribuisce a ridurre i costi di esercizio della macchina.
Il potente e intuitivo software CAM consente una facile e veloce generazione e verifica dell’intero programma di taglio.
SPECIFICHE TECNICHE
Area di lavoro
X: 4,140 mm, Y: 2,100 mm, Z: 1,020 mm
A 360° – B ±135° – C ±12 mm
Velocità
X, Y, Z: 120 m/min
A, B: 1.5 rps
Precisione
Pa, Ps: 0.03 mm (VDI 3441)
Potenza laser fibra
4,000 W
Guarda LN 2141 al lavoro:
https://www.youtube.com/watch?v=5LVR_vLrf84&list=PL8lKdu054ap8E6tZ6Oi5h6QbHX7qiobFV&index=2
MAGAZZINO MODULA
Con un magazzino MODULA potrai ottimizzare lo spazio disponibile. Utilizzando i magazzini automatici verticali Modula è possibile recuperare fino al 90% di spazio a terra.
Inoltre, si tratta di magazzino completamente sicuri in quanto l’accesso a essi è consentito soltanto agli operatori autorizzati e tramite l’utilizzo di avanzati sistemi di riconoscimento.
I nostri macchinari
Grazie ai continui investimenti tecnologici siamo in grado di eseguire lavorazioni delle lamiere più efficienti dal punto di vista delle soluzioni produttive. Dalla progettazione dello stampo, alle vere e proprie lavorazioni dei metalli, tutto è studiato in un’ottica di massimizzazione dei risultati in termini di utilizzo intelligente delle risorse, ottimizzazione di costi e tempi di produzione e raggiungimento dei più elevati livelli di qualità.
Grazie a tutto ciò siamo in grado di rispondere a qualsiasi richiesta della clientela in ambito di lavorazione dei metalli sia su grandi che su piccole serie, realizzando lavorazioni di precisione.
Abbiamo a disposizione anche un magazzino automatico Ciampalini per lo stoccaggio delle lamiere vergini, dotato di 110 palette per pacchi lamiera formato 3000×1500 per un peso di kg 3000. Questo nuovo impianto di stoccaggio automatico permette il carico del materiale direttamente dall’esterno dell’azienda nella zona di scarico camion e successivamente consente di richiamare all’interno del reparto il materiale necessario, risparmiando spazio e tempo nella movimentazione del materiale. Il sistema è collegato con il gestionale della produzione.
